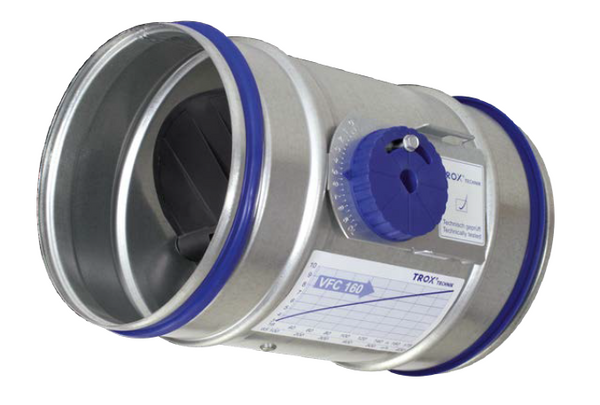

Modèle à bouton rotatif
Modèle à bouton rotatif
Conforme à VDI 6022
1 Volet de régulation
2 Ressort à lames
3 Échelle de réglage du débit volumique
4 Vis de verrouillage du bouton rotatif
5 Bouton rotatif
6 Joint à lèvre
7 Diagramme avec valeurs de réglage
8 Entrée du soufflet
Description du fonctionnement
Les régulateurs de débit volumique fonctionnent sans énergie auxiliaire.
Un volet de régulation avec des paliers à faible frottement est réglé par les forces aérodynamiques de sorte qu'un débit volumique défini est maintenu à l'intérieur de la plage de pression différentielle.
Les forces aérodynamiques du flux d'air créent un couple de fermeture au niveau du volet de régulation.
Le soufflet s'étire et augmente cette force tout en agissant comme un amortisseur de vibrations.
Un ressort à lames contrebalance la force de fermeture. Dès que la pression différentielle change, le ressort à lames ajuste la position du volet de régulation de sorte que le débit volumique est presque maintenu inchangé.
Mise en service efficace
La valeur de consigne du débit peut être réglée de manière rapide et aisée en utilisant le pointeur sur l'échelle graduée externe ; aucune mesure n'est requise.
L'avantage par rapport aux clapets de réglage est qu'aucune répétition des mesures ou des réglages par un technicien en climatisation n'est requise. Si la pression du système devait changer, par ex. en ouvrant ou en fermant des sections de gaine, les débits dans tout le système vont également changer en cas d'utilisation de volets de réglage ; mais ce n'est pas le cas avec les régulateurs de débit à action mécanique autonome. Un régulateur à action mécanique autonome réagit immédiatement et ajuste le volet de telle sorte que le débit d'air constant est maintenu.
Dimensions nominales | 80 – 250 mm |
Plage de débit volumique | 6 – 370 l/s ou 22 – 1332 m³/h |
Plage de régulation du débit volumique | Env. 10 – 100 % du débit volumique nominal |
Précision du débit volumique | Environ ± 10 % du débit volumique nominal |
Pression différentielle minimale | 30 Pa |
Pression différentielle maximale | 500 Pa |
Température de fonctionnement | 10 à 50 °C |
| VFC | / | 100 | / | E03 |
| | | | | | | ||
| 1 | 2 | 3 |
1 Type
VFC Régulateur de débit volumique
2 Dimension nominale [mm]
80, 100, 125, 160, 200, 250

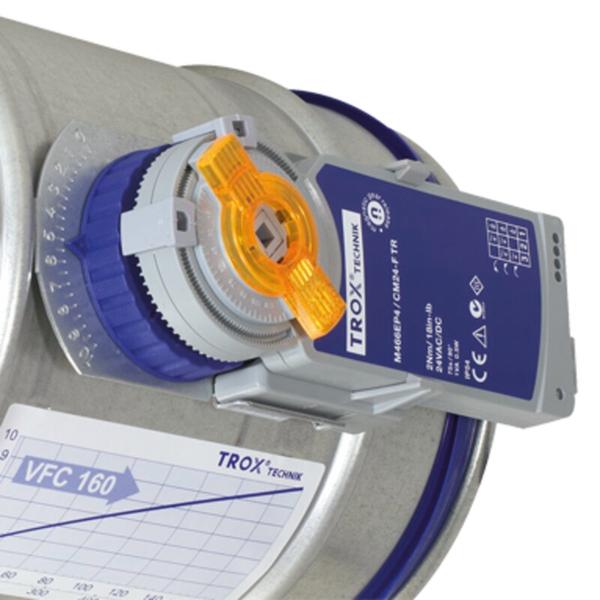

3 Servomoteur
Aucune indication : réglage manuel
E01 servomoteur 3 points (min/max) 24 V AC/DC avec réglage par potentiomètre
E02 servomoteur 3 points (min/max) 230 V AC/DC avec réglage par potentiomètre
E03 servomoteur variable 24 V AC/DC avec réglage par potentiomètre
M01 servomoteur 3 points (min/max) 24 V AC/DC avec butées mécaniques
M02 servomoteur 3 points (min/max) 230 V AC/DC avec butées mécaniques
Exemple de commande : VFC/100/E03
| Type | VFC |
| Dimension nominale [mm] | 100 |
| Servomoteur | 24 V AC/DC, à modulation 0 – 10 V DC, potentiomètre |
