Diffuseurs à jet hélicoïdal

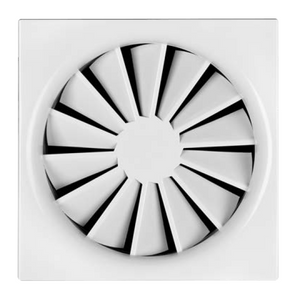

Diffuseurs plafonniers à jet hélicoïdal, circulaires et carrés

• Dimensions nominales : 300, 400, 500, 600, 625
• Plage de débit d'air : 11 à 315 l/s ou 40 à 1134 m³/h
• Façade en acier galvanisé, laquée
• Pour le soufflage et la reprise
• Pour débits d'air variables ou constants
• Pour tout type de plafond, et avec un bord élargi également adapté à une installation suspendue
• Niveaux d'induction élevés pour un meilleur confort dans la zone de séjour
• Idéal pour les zones de confort

Équipements et accessoires en option

• Façade exposée disponible en nuances de couleurs RAL CLASSIC, ailettes noires ou blanches
• Raccordement en gaine horizontal ou vertical
• Caisson de raccordement avec clapet de réglage par une cordelette et prise de pression

• Caisson flexible
• Plus léger et faible encombrement pour le transport et le stockage
• Nouvel élément de diffusion qui garantit un débit de soufflage uniforme dans le diffuseur
• Clapet de réglage à atténuation acoustique
• Collerette avec joint à lèvre double
• Pour le soufflage et la reprise

Diffuseurs plafonniers à jet hélicoïdal circulaires et carrés pour fortes variations de l'air ambiant

• Dimensions nominales : 300, 400, 500, 600, 625, 825
• Débits d'air : 7 à 470 l/s ou 25 à 1692 m³/h
• Façade en acier galvanisé recouvert de peinture poudre
• Pour le soufflage et la reprise
• Pour débits d'air variables ou constants
• Pour tout type de plafond, et avec un bord élargi également adapté à une installation suspendue
• Niveaux d'induction élevé garantissant un faible gradient de température ainsi qu'une faible vitesse résiduelle dans la zone de confort
• Taux de renouvellement d'air ambiant très élevé grâce à la disposition en rangées, avec un pas minimum de 0,9 m (d'axe à axe)
• Idéal pour les zones de confort
• Les façades de diffusion circulaires peuvent être facilement montées sans outils dans un plénum de raccordement circulaire avec embout horizontal

Équipements et accessoires en option

• Façade exposée disponible en nuances de couleurs RAL CLASSIC, ailettes  noires ou blanches
• Raccordement en gaine horizontal ou vertical
• Caisson de raccordement avec clapet de réglage et prise  de pression

Diffuseurs plafonniers à jet hélicoïdal carrés, avec réglage manuel ou motorisé de la veine d'air afin de garantir une ventilation optimale de la zone occupée en mode de chauffage et de refroidissement

• Dimensions nominales 425, 600, 775, 1050
• Plage de débit d'air : 95 à 1490 l/s ou 342 à 5364 m³/h
• Façade en aluminium anodisé
• Pour le soufflage
• Pour débits d'air variables ou constants
• Niveaux d'induction élevés pour un meilleur confort dans la zone de séjour
• La direction de soufflage peut être réglée manuellement ou à l'aide d'un servomoteur
• Idéal pour les locaux avec une grande hauteur sous plafond

Équipements et accessoires en option

• Façade apparente disponible en nuances de couleurs RAL CLASSIC
• Raccordement en gaine horizontal ou vertical
• Un bord élargi améliore le soufflage horizontal en mode refroidissement
• Cage de protection pour utilisation dans des gymnases
• Servomoteurs de réglage de la direction de soufflage

Diffuseurs plafonniers à jet hélicoïdal circulaires et carrés qui créent des niveaux d'induction élevés, pour fortes variations de l'air ambiant

• Dimensions nominales 300, 400, 500, 600, 625
• Plage de débits : 9 à 235 l/s ou 31 à 846 m³/h
• Façade en acier galvanisé, laquée
• Pour le soufflage et la reprise
• Pour débits d'air variables ou constants
• Pour tout type de plafond, et avec un bord élargi également adapté à une installation suspendue
• Niveaux d'induction élevés pour un meilleur confort dans la zone de séjour
• Taux de renouvellement d'air jusqu'à 35 par heure en plaçant plusieurs diffuseurs en ligne, avec un pas minimum de 0,9 m (d'axe à axe)
• Idéal pour les zones de confort

Équipements et accessoires en option

• Façade apparente disponible en nuances de couleurs RAL CLASSIC
• Caisson de raccordement avec clapet de réglage par une cordelette et prise de pression

Les caissons de raccordement universels de la série AK sont livrables pour les diffuseurs plafonniers des séries VDW, TDV, RFD, FD, TDF, TID, ADLQ, DLQ, ADLR et DLQL. Le caisson de raccordement universel est constitué d’une virole avec une collerette de raccordement circulaire horizontale, au choix avec réglage du débit et/ou lèvre d’étanchéité. Pour permettre la mesure de la pression de référence, le caisson de raccordement universel est équipé sur demande d’un réglage du débit par câble et d’une prise de mesure.

Diffuseurs plafonniers à jet hélicoïdal circulaires et carrés avec ailettes fixes, pour les débits élevés à faible niveau de puissance acoustique et à faible pression différentielle. Excellentes propriétés aérauliques grâce à la technologie innovante à base de polymère.

• Dimensions nominales : 160, 250, 300, 400, 600, 625
• Plage de débits : 5 à 385 l/s ou 16 à 1386 m³/h
• Façade en plastique avec ailettes superposées en profilés 3D, pour un jet hélicoïdal optimal et une induction élevée
• Pour le soufflage et la reprise
• Pour débits d'air variables ou constants
• Pour tout type de plafond, et avec un bord élargi également adapté à une installation suspendue
• Façade à bord plat légèrement incliné – 3 mm de haut seulement
• Caisson de raccordement acoustiquement optimisé et clapet de réglage verrouillable
• La collerette pour les tailles nominales 160 et 250 permet un raccordement aux gaines rapide, simple et direct.
• Façade à fixation baïonnette (sans outil) disponible en taille nominale 160 ou 250 et avec raccordement

Équipements et accessoires en option

• Façade apparente disponible dans les nuances de couleurs RAL CLASSIC

Diffuseurs plafonniers à jet hélicoïdal circulaires, avec réglage manuel ou motorisé de la veine d'air afin de garantir une ventilation optimale de la zone occupée en mode de chauffage et de refroidissement

• Dimensions nominales : 315, 400, 630, 800
• Plage de débit d'air : 65 à 1080 l/s ou 234 à 3888 m³/h
• Façade en tôle d'acier galvanisé laquée
• Pour le soufflage
• Pour débits d'air variables ou constants
• Niveaux d'induction élevés pour un meilleur confort dans la zone de séjour
• La direction de soufflage peut être réglée manuellement ou à l'aide d'un servomoteur
• Façade à contours optimisés sur le plan aérodynamique
• Idéal pour les locaux avec une grande hauteur sous plafond

Équipements et accessoires en option

• Façade apparente disponible en nuances de couleurs RAL CLASSIC
• Raccordement en gaine horizontal ou vertical
• Un bord élargi améliore le soufflage horizontal en mode refroidissement
• Cage de protection pour utilisation dans des gymnases
• Servomoteurs de réglage de la direction de soufflage
• La façade peut être démontée à partir du local

Diffuseurs plafonniers à jet hélicoïdal, circulaires et carrés

• Dimensions nominales : 300, 400, 500, 600, 625
• Plage de débit d'air : 10 à 295 l/s ou 36 à 1026 m³/h
• Façade en acier galvanisé, laquée
• Pour le soufflage et la reprise
• Pour débits d'air variables ou constants
• Pour tout type de plafond, et avec un bord élargi également adapté à une installation suspendue
• Niveaux d'induction élevés pour un meilleur confort dans la zone de séjour
• Idéal pour les zones de confort

Équipements et accessoires en option

• Façade apparente disponible en nuances de couleurs RAL CLASSIC
• Raccordement en gaine horizontal ou vertical
• Caisson de raccordement avec clapet de réglage par une cordelette et prise de pression

Diffuseurs plafonniers à jet hélicoïdal, circulaires et carrés

• Dimensions nominales : 125, 160, 200, 250, 315, 400
• Plage de débit d'air : 4 à 330 l/s ou 14 à 1188 m³/h
• Façade en tôle d'acier galvanisé laquée ou en aluminium (dépendant de la variante)
• Pour le soufflage et la reprise
• Pour débits d'air variables ou constants
• Pour tous les types de plafonds
• Avec anneau de soufflage en forme de buse, idéal pour le refroidissement en cas de montage en suspension libre.
• Niveaux d'induction élevés pour un meilleur confort dans la zone de séjour
• Taux de renouvellement d'air jusqu'à 35 par heure en plaçant plusieurs diffuseurs en ligne, avec un pas minimum de 0,9 m (de ligne médiane à ligne médiane)
• Idéal pour les zones de confort

Équipements et accessoires en option

• Façade apparente disponible en nuances de couleurs RAL CLASSIC
• Raccordement en gaine horizontal ou vertical
• Caisson de raccordement avec clapet de réglage par une cordelette et prise de pression
• Caisson de raccordement peu profond

Diffuseurs plafonniers circulaires et carrés à jet hélicoïdal pour débits élevés à faible niveau de puissance acoustique et à faible pression différentielle

• Dimensions nominales : 600, 625
• Plage de débit d'air : 31 à 265 l/s ou 110 à 954 m³/h
• Façade en acier galvanisé, laquée
• Pour le soufflage et la reprise
• Pour débits d'air variables ou constants
• Pour tout type de plafond, et avec un bord élargi également adapté à une installation suspendue
• Unité à jet hélicoïdal intégrée, pour un effet hélicoïdal optimal et des niveaux d'induction élevés
• Caisson de raccordement acoustiquement optimisé et clapet de réglage verrouillable
• Idéal pour les zones de confort

Équipements et accessoires en option

• Façade apparente disponible en nuances de couleurs RAL CLASSIC
