RFD

Faible niveau de puissance acoustique pour les zones de confort et les zones industrielles, avec ailettes fixes

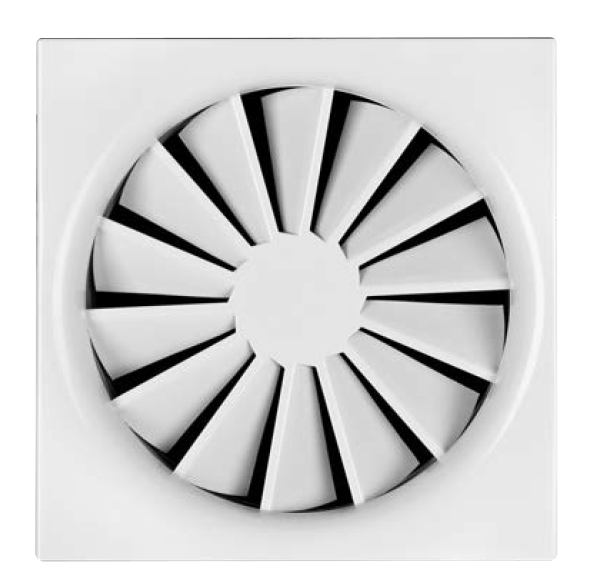

Diffuseurs plafonniers à jet hélicoïdal, circulaires et carrés

  • Dimensions nominales : 125, 160, 200, 250, 315, 400
  • Plage de débit d'air : 4 à 330 l/s ou 14 à 1188 m³/h
  • Façade en tôle d'acier galvanisé laquée ou en aluminium (dépendant de la variante)
  • Pour le soufflage et la reprise
  • Pour débits d'air variables ou constants
  • Pour tous les types de plafonds
  • Avec anneau de soufflage en forme de buse, idéal pour le refroidissement en cas de montage en suspension libre.
  • Niveaux d'induction élevés pour un meilleur confort dans la zone de séjour
  • Taux de renouvellement d'air jusqu'à 35 par heure en plaçant plusieurs diffuseurs en ligne, avec un pas minimum de 0,9 m (de ligne médiane à ligne médiane)
  • Idéal pour les zones de confort


Équipements et accessoires en option

  • Façade apparente disponible en nuances de couleurs RAL CLASSIC
  • Raccordement en gaine horizontal ou vertical
  • Caisson de raccordement avec clapet de réglage par une cordelette et prise de pression
  • Caisson de raccordement peu profond

Application

Application

  • Les diffuseurs plafonniers à jet hélicoïdal de type RFD sont utilisés comme diffuseurs de soufflage d'air ou de reprise pour les zones de confort
  • Élément de décoration design pour les maîtres d'ouvrage et les architectes exigeants sur le plan esthétique

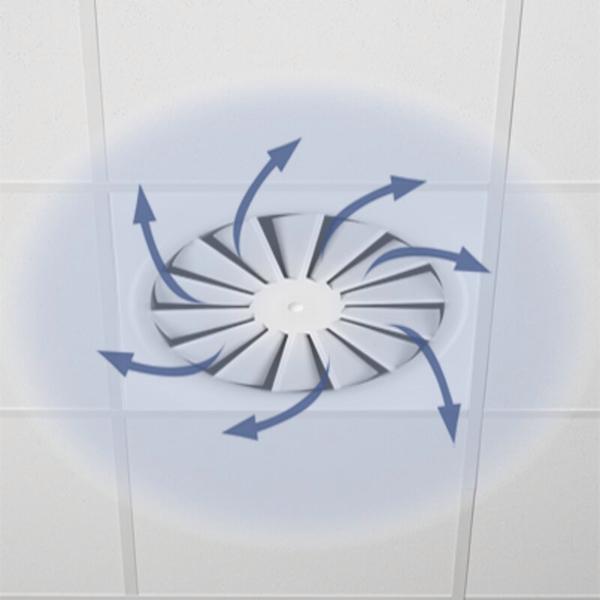

  • Sortie d'air en soufflage hélicoïdal horizontal pour une ventilation mélangée
  • Le jet hélicoïdal efficace crée des niveaux d'induction élevés, ce qui réduit rapidement les différences de température et la vitesse des flux d'air (modèle soufflage)
  • Pour débits d'air variables ou constants
  • Pour un delta de température entre l'air soufflé et l'air ambiant de –12 à +10 K
  • Pour les locaux d'une hauteur maximale de 4 mètres (bord inférieur du plafond suspendu)
  • Pour tous les types de plafonds
  • Avec un bord élargi et un anneau de soufflage en forme de buse également adapté à un montage suspendu (modèle "soufflage")

Caractéristiques spéciales

  • Faible niveau de puissance acoustique, idéal pour les zones de confort
  • Ailettes fixes
  • Pour tous les types de plafonds
  • Raccordement en gaine horizontal ou vertical
  • Taux de renouvellement d'air jusqu'à 35 par heure en plaçant plusieurs diffuseurs en ligne, avec un pas minimum de 0,9 m (de ligne médiane à ligne médiane)

Dimensions nominales

  • 125, 160, 200, 250, 315, 400

Application

  • Les diffuseurs plafonniers à jet hélicoïdal de type RFD sont utilisés comme diffuseurs de soufflage d'air ou de reprise pour les zones de confort
  • Élément de décoration design pour les maîtres d'ouvrage et les architectes exigeants sur le plan esthétique
  • Sortie d'air en soufflage hélicoïdal horizontal pour une ventilation mélangée
  • Le jet hélicoïdal efficace crée des niveaux d'induction élevés, ce qui réduit rapidement les différences de température et la vitesse des flux d'air (modèle soufflage)
  • Pour débits d'air variables ou constants
  • Pour un delta de température entre l'air soufflé et l'air ambiant de –12 à +10 K
  • Pour les locaux d'une hauteur maximale de 4 mètres (bord inférieur du plafond suspendu)
  • Pour tous les types de plafonds
  • Avec un bord élargi et un anneau de soufflage en forme de buse également adapté à un montage suspendu (modèle "soufflage")

Caractéristiques spéciales

  • Faible niveau de puissance acoustique, idéal pour les zones de confort
  • Ailettes fixes
  • Pour tous les types de plafonds
  • Raccordement en gaine horizontal ou vertical
  • Taux de renouvellement d'air jusqu'à 35 par heure en plaçant plusieurs diffuseurs en ligne, avec un pas minimum de 0,9 m (de ligne médiane à ligne médiane)

Dimensions nominales

  • 125, 160, 200, 250, 315, 400

Description

Modèles

  • RFD-Q : façade carrée
  • RFD-R : façade circulaire
  • RFD-*-D : façade avec anneau de soufflage en forme de buse


Raccordement

  • K : Raccordement vertical avec collerette
  • US : Raccordement vertical, avec élément intermédiaire
  • A : Raccordement horizontal, avec caisson de raccordement


RFD-R uniquement

  • UO : Raccordement vertical, avec élément intermédiaire et barre transversale


RFD-R-D uniquement

  • UD : Raccordement vertical, avec élément intermédiaire, barre transversale et anneau de soufflage en forme de buse
  • N : Raccordement horizontal, avec caisson de raccordement peu profond à monter au-dessus de plafonds ouverts

Pièces et caractéristiques

  • Diffuseur à façade circulaire ou carrée
  • Façade avec ailettes fixes et disposées radialement

Options associées

  • M : Clapet pour équilibrage du débit
  • MN : Prise de pression et clapet actionné par une cordelette pour l'équilibrage du débit avec la façade en place

Accessoires

  • Joint à lèvre

Caractéristiques d'éxécution

  • Raccordement adapté aux gaines circulaires conformément aux normes EN 1506 ou EN 13180
  • Collerette de raccordement avec rainure pour joint à lèvre (en cas de commande d'un joint à lèvre accessoire)

Matériaux et finitions

  • Q : façade en aluminium
  • R : façade en tôle d'acier galvanisé
  • Caisson de raccordement, buse et barre transversale en tôle d'acier galvanisé
  • Élément intermédiaire en aluminium
  • Joint à lèvre en caoutchouc
  • Façade laquée blanc pur, RAL 9010
  • P1 : Laquée, couleur RAL CLASSIC

Normes et directives

  • Niveau de puissance acoustique du bruit du flux d'air mesuré suivant EN ISO 5135

Maintenance

  • Aucune maintenance n'est requise pour la structure et les matériaux, ces derniers n'étant pas sujets à l'usure
  • Inspection et nettoyage conformément à VDI 6022

Modèles

  • RFD-Q : façade carrée
  • RFD-R : façade circulaire
  • RFD-*-D : façade avec anneau de soufflage en forme de buse


Raccordement

  • K : Raccordement vertical avec collerette
  • US : Raccordement vertical, avec élément intermédiaire
  • A : Raccordement horizontal, avec caisson de raccordement


RFD-R uniquement

  • UO : Raccordement vertical, avec élément intermédiaire et barre transversale


RFD-R-D uniquement

  • UD : Raccordement vertical, avec élément intermédiaire, barre transversale et anneau de soufflage en forme de buse
  • N : Raccordement horizontal, avec caisson de raccordement peu profond à monter au-dessus de plafonds ouverts

Pièces et caractéristiques

  • Diffuseur à façade circulaire ou carrée
  • Façade avec ailettes fixes et disposées radialement

Options associées

  • M : Clapet pour équilibrage du débit
  • MN : Prise de pression et clapet actionné par une cordelette pour l'équilibrage du débit avec la façade en place

Accessoires

  • Joint à lèvre

Caractéristiques d'éxécution

  • Raccordement adapté aux gaines circulaires conformément aux normes EN 1506 ou EN 13180
  • Collerette de raccordement avec rainure pour joint à lèvre (en cas de commande d'un joint à lèvre accessoire)

Matériaux et finitions

  • Q : façade en aluminium
  • R : façade en tôle d'acier galvanisé
  • Caisson de raccordement, buse et barre transversale en tôle d'acier galvanisé
  • Élément intermédiaire en aluminium
  • Joint à lèvre en caoutchouc
  • Façade laquée blanc pur, RAL 9010
  • P1 : Laquée, couleur RAL CLASSIC

Normes et directives

  • Niveau de puissance acoustique du bruit du flux d'air mesuré suivant EN ISO 5135

Maintenance

  • Aucune maintenance n'est requise pour la structure et les matériaux, ces derniers n'étant pas sujets à l'usure
  • Inspection et nettoyage conformément à VDI 6022

Téléchargements

Information produit

Références
