Façade carrée

Avec clapet à deux vantaux

Avec cadre de raccordement

Avec caisson de raccordement

Soufflage horizontal

TYPE ADLR

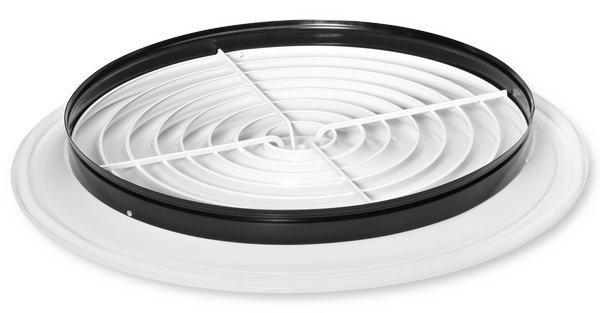

Pour soufflage radial horizontal, avec ailettes fixes – façade en aluminium

Diffuseurs plafonniers circulaires et carrés pour soufflage radial, pour des niveaux de confort élevés. Intégration idéale aux plafonds suspendus

Dimensions nominales : 1, 2, 3, 4, 5, 6, 7, 8
Plage de débit d'air 20 – 650 l/s ou 72 – 2340 m³/h
Diffuseur à façade circulaire ou carrée
Façade en aluminium anodisé
Pour le soufflage et la reprise
Pour débits d'air variables ou constants
Pour plafonds en suspension et continus en placoplâtre, ou pour plafonds tramés
Niveaux d'induction élevés pour un meilleur confort dans la zone de séjour

Équipements et accessoires en option

Façade apparente disponible en nuances de couleurs RAL CLASSIC
Raccordement en gaine horizontal ou vertical
Caisson de raccordement avec clapet de réglage par une cordelette et prise de pression

Application

Application

Les diffuseurs plafonniers de type ADLR sont utilisés comme diffuseurs de soufflage ou de reprise
Élément de décoration design pour les maîtres d'ouvrage et les architectes exigeants sur le plan esthétique
Soufflage radial horizontal pour une ventilation mélangée
Niveaux d'induction élevés pour un meilleur confort dans la zone de séjour (modèle "soufflage d'air")
Pour débits d'air variables ou constants
Pour un delta de température entre l'air soufflé et l'air ambiant de –10 à +10 K
Pour les locaux d'une hauteur maximale de 4 mètres (bord inférieur du plafond suspendu)
Pour plafonds en suspension et continus en placoplâtre, ou pour plafonds tramés

Caractéristiques spéciales

Soufflage radial horizontal
Façade du diffuseur en aluminium
Pour plafonds en suspension et continus en placoplâtre, ou pour plafonds tramés
Raccordement en gaine horizontal ou vertical

Dimensions nominales

Façade circulaire : 244, 300, 356, 412, 468, 542, 598, 654
Façade carrée : 593, 598, 618, 623
Diffuseur : 1, 2, 3, 4, 5, 6, 7, 8

Application

Les diffuseurs plafonniers de type ADLR sont utilisés comme diffuseurs de soufflage ou de reprise
Élément de décoration design pour les maîtres d'ouvrage et les architectes exigeants sur le plan esthétique
Soufflage radial horizontal pour une ventilation mélangée
Niveaux d'induction élevés pour un meilleur confort dans la zone de séjour (modèle "soufflage d'air")
Pour débits d'air variables ou constants
Pour un delta de température entre l'air soufflé et l'air ambiant de –10 à +10 K
Pour les locaux d'une hauteur maximale de 4 mètres (bord inférieur du plafond suspendu)
Pour plafonds en suspension et continus en placoplâtre, ou pour plafonds tramés

Caractéristiques spéciales

Soufflage radial horizontal
Façade du diffuseur en aluminium
Pour plafonds en suspension et continus en placoplâtre, ou pour plafonds tramés
Raccordement en gaine horizontal ou vertical

Dimensions nominales

Façade circulaire : 244, 300, 356, 412, 468, 542, 598, 654
Façade carrée : 593, 598, 618, 623
Diffuseur : 1, 2, 3, 4, 5, 6, 7, 8

Description

Modèle

Façade circulaire
Façade carrée

Raccordement

A : façade uniquement
AR : Raccordement vertical, avec cadre de raccordement
C : Raccordement vertical, avec clapet à deux vantaux
ZV : Raccordement vertical, avec caisson de raccordement pour soufflage
AV : Raccordement vertical, avec caisson de raccordement pour reprise
ZH : Raccordement horizontal, avec caisson de raccordement pour soufflage
AH : Raccordement horizontal, avec caisson de raccordement pour reprise

Pièces et caractéristiques

Façade carrée ou circulaire avec ailettes fixes
Cadre frontal du diffuseur
Montage simple de la façade du diffuseur grâce à la vis de fixation centrale à embout décoratif

Accessoires

Barre transversale standard
Barre de gaine transversale
Joint à lèvre

Matériaux et finitions

Façade du diffuseur en aluminium
Cadre de raccordement et clapet à deux vantaux en tôle d'acier laquée
Caisson de raccordement en tôle d'acier galvanisé
Joint à lèvre en caoutchouc
Les options associées sont laquées RAL 9005, noir de jais
Façade laquée blanc pur, RAL 9010
P1 : Laquée, couleur RAL CLASSIC

Normes et directives

Niveau de puissance acoustique du bruit du flux d'air mesuré suivant EN ISO 5135

Maintenance

Aucune maintenance n'est requise pour la structure et les matériaux, ces derniers n'étant pas sujets à l'usure
Inspection et nettoyage conformément à VDI 6022

Modèle

Façade circulaire
Façade carrée

Raccordement

A : façade uniquement
AR : Raccordement vertical, avec cadre de raccordement
C : Raccordement vertical, avec clapet à deux vantaux
ZV : Raccordement vertical, avec caisson de raccordement pour soufflage
AV : Raccordement vertical, avec caisson de raccordement pour reprise
ZH : Raccordement horizontal, avec caisson de raccordement pour soufflage
AH : Raccordement horizontal, avec caisson de raccordement pour reprise

Pièces et caractéristiques

Façade carrée ou circulaire avec ailettes fixes
Cadre frontal du diffuseur
Montage simple de la façade du diffuseur grâce à la vis de fixation centrale à embout décoratif

Accessoires

Barre transversale standard
Barre de gaine transversale
Joint à lèvre

Matériaux et finitions

Façade du diffuseur en aluminium
Cadre de raccordement et clapet à deux vantaux en tôle d'acier laquée
Caisson de raccordement en tôle d'acier galvanisé
Joint à lèvre en caoutchouc
Les options associées sont laquées RAL 9005, noir de jais
Façade laquée blanc pur, RAL 9010
P1 : Laquée, couleur RAL CLASSIC

Normes et directives

Niveau de puissance acoustique du bruit du flux d'air mesuré suivant EN ISO 5135

Maintenance

Aucune maintenance n'est requise pour la structure et les matériaux, ces derniers n'étant pas sujets à l'usure
Inspection et nettoyage conformément à VDI 6022

Téléchargements

Information produit

Impression du site ADLR · ADLR-Q
Brochure technique Série ADLR

Brochure technique 3,3 MB pdf
