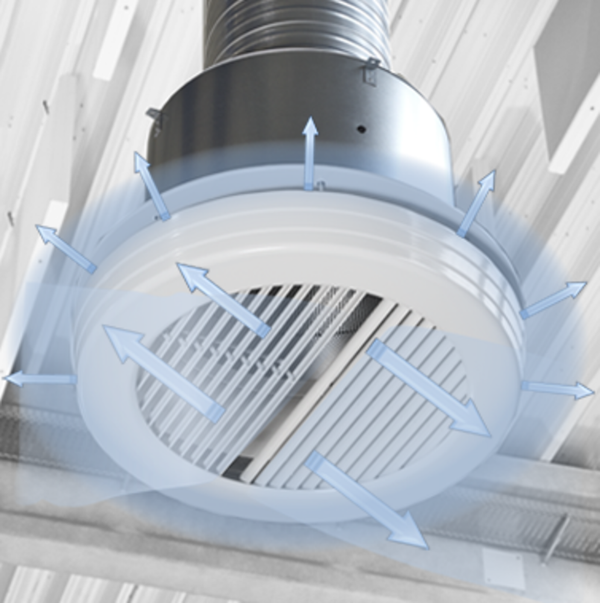

Soufflage horizontal


00129234_0
Soufflage vertical


00189937_0
00129244_0
00129239_0
00129234_0

VDR

POUR LES FORTES DIFFÉRENCES DE TEMPÉRATURE EN MODE "CHAUFFAGE", AVEC FORTE PÉNÉTRATION DE L'AIR ET AILETTES RÉGLABLES

Diffuseurs plafonniers circulaires, avec réglage manuel ou motorisé du sens de soufflage, particulièrement adaptés aux locaux avec une grande hauteur sous plafond

  • Dimensions nominales : 315, 400, 630, 800
  • Plage de débit d'air : 175 à 1495 l/s ou 630 à 5382 m³/h
  • Façade du diffuseur en aluminium
  • Pour le soufflage
  • Pour débits d'air variables ou constants
  • La direction de soufflage peut être réglée manuellement ou à l'aide d'un servomoteur
  • Forte pénétration de l'air avec un niveau de puissance acoustique faible


Équipements et accessoires en option

  • Façade apparente disponible en nuances de couleurs RAL CLASSIC
  • Raccordement en gaine horizontal ou vertical
  • Servomoteurs de réglage de la direction de soufflage

Application

Application

  • Les diffuseurs plafonniers de type VDR sont utilisés pour le soufflage dans les locaux de grande hauteur pour les applications tertiaires ou industrielles
  • Pour ventilation mélangée avec différentes veines d'air en mode de chauffage et de refroidissement
  • Soufflage horizontal deux directions en mode refroidissement
  • Niveaux d'induction élevés pour un meilleur confort dans la zone de séjour
  • Possibilité de soufflage vertical ou incliné en mode chauffage.
  • Pour débits d'air variables ou constants
  • Pour un delta de température entre l'air soufflé et l'air ambiant de –10 à +15 K
  • Pour une hauteur de local supérieure à 3,8 m
  • Pour plafonds suspendus
  • Montage en suspension libre
  • Idéal en combinaison avec le module de régulation de la différence de température TDC

Caractéristiques spéciales

  • Forte pénétration de l'air avec un niveau de puissance acoustique faible
  • Particulièrement adapté aux locaux à charge thermique variable
  • Adaptation idéale du mode de soufflage grâce aux deux sections d'ailettes réglables
  • La direction de soufflage peut être réglée manuellement ou à l'aide d'un servomoteur
  • Caisson de raccordement à collerette de raccordement latérale ou supérieure, et modèle à servomoteur électrique et trappe de visite

Dimensions nominales

  • 315, 400, 630, 800

Application

  • Les diffuseurs plafonniers de type VDR sont utilisés pour le soufflage dans les locaux de grande hauteur pour les applications tertiaires ou industrielles
  • Pour ventilation mélangée avec différentes veines d'air en mode de chauffage et de refroidissement
  • Soufflage horizontal deux directions en mode refroidissement
  • Niveaux d'induction élevés pour un meilleur confort dans la zone de séjour
  • Possibilité de soufflage vertical ou incliné en mode chauffage.
  • Pour débits d'air variables ou constants
  • Pour un delta de température entre l'air soufflé et l'air ambiant de –10 à +15 K
  • Pour une hauteur de local supérieure à 3,8 m
  • Pour plafonds suspendus
  • Montage en suspension libre
  • Idéal en combinaison avec le module de régulation de la différence de température TDC

Caractéristiques spéciales

  • Forte pénétration de l'air avec un niveau de puissance acoustique faible
  • Particulièrement adapté aux locaux à charge thermique variable
  • Adaptation idéale du mode de soufflage grâce aux deux sections d'ailettes réglables
  • La direction de soufflage peut être réglée manuellement ou à l'aide d'un servomoteur
  • Caisson de raccordement à collerette de raccordement latérale ou supérieure, et modèle à servomoteur électrique et trappe de visite

Dimensions nominales

  • 315, 400, 630, 800

Description

Modèles

  • Façade uniquement


Raccordement

  • H : Raccordement horizontal
  • V : Raccordement vertical

Pièces et caractéristiques

  • Façade circulaire à deux sections d'ailettes réglables
  • Cadre frontal du diffuseur
  • Bague de collerette de raccordement

Options associées

  • Servomoteurs électriques pour régler le sens de soufflage

Accessoires utiles

  • Module de régulation des différences de température TDC

Caractéristiques d'éxécution

  • Raccordement adapté aux gaines circulaires conformément aux normes EN 1506 ou EN 13180

Matériaux et finitions

  • Ailettes, cadre frontal et bague de collerette de raccordement en aluminium
  • Caisson de raccordement et barre transversale en tôle galvanisée
  • Cadre frontal, ailettes et bague de collerette de raccordement laqués blanc pur, RAL 9010
  • P1 : Laquée, couleur RAL CLASSIC

Normes et directives

  • Niveau de puissance acoustique du bruit du flux d'air mesuré suivant EN ISO 5135

Maintenance

  • Aucune maintenance n'est requise pour la structure et les matériaux, ces derniers n'étant pas sujets à l'usure
  • Inspection et nettoyage conformément à VDI 6022

Modèles

  • Façade uniquement


Raccordement

  • H : Raccordement horizontal
  • V : Raccordement vertical

Pièces et caractéristiques

  • Façade circulaire à deux sections d'ailettes réglables
  • Cadre frontal du diffuseur
  • Bague de collerette de raccordement

Options associées

  • Servomoteurs électriques pour régler le sens de soufflage

Accessoires utiles

  • Module de régulation des différences de température TDC

Caractéristiques d'éxécution

  • Raccordement adapté aux gaines circulaires conformément aux normes EN 1506 ou EN 13180

Matériaux et finitions

  • Ailettes, cadre frontal et bague de collerette de raccordement en aluminium
  • Caisson de raccordement et barre transversale en tôle galvanisée
  • Cadre frontal, ailettes et bague de collerette de raccordement laqués blanc pur, RAL 9010
  • P1 : Laquée, couleur RAL CLASSIC

Normes et directives

  • Niveau de puissance acoustique du bruit du flux d'air mesuré suivant EN ISO 5135

Maintenance

  • Aucune maintenance n'est requise pour la structure et les matériaux, ces derniers n'étant pas sujets à l'usure
  • Inspection et nettoyage conformément à VDI 6022
