Modèles
- VSD50-* : 1 ou 2 fente(s)
- VSD50-*-F : façade uniquement
- VSD50-*-E : élément d'angle
- VSD50-... : Façade sans bord élargi
- VSD50-.../B00 : Façade avec bord élargi
- VSD50-... : Éléments de déflexion noirs
- VSD50-.../WW : Éléments de déflexion blancs
Fixation du caisson de raccordement et de la façade
- AK : caisson de raccordement et fixation par serrage
- DK : Caisson de raccordement avec revêtement et fixation par serrage
- AS : caisson de raccordement et fixation par vis dissimulées
- DS : Caisson de raccordement avec isolation et fixation par vis dissimulées
- AA : caisson de raccordement asymétrique et fixation par serrage

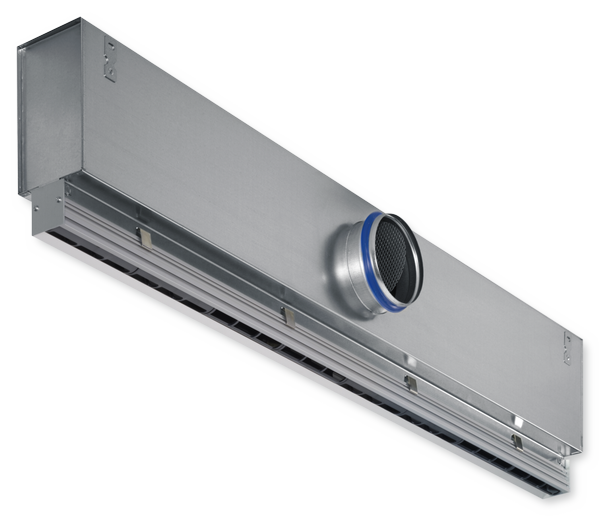

Pièces et caractéristiques
- Façade avec éléments de déflexion réglables de manière individuelle
- Caisson pour raccordement horizontal
- Fixation par vis dissimulées (pour faciliter le montage de la façade) ou par serrage
- Tiges de raccordement et plaques d'alignement permettant de raccorder et d'aligner les diffuseurs à fentes pour une disposition linéaire continue
Options associées
- M : Clapet pour équilibrage du débit
- C1, C2 : deux plaques d'extrémité
- C5, C6 : deux cornières d'extrémité
Accessoires
Accessoires utiles
- EP : deux plaques d'extrémité
- EW : deux cornières d'extrémité
- A commander séparément pour les dispositions linéaires continues
Caractéristiques d'éxécution
- Raccordement adapté aux gaines circulaires conformément aux normes EN 1506 ou encore EN 13180
- Collerette de raccordement avec rainure pour joint à lèvre (en cas de commande d'un joint à lèvre accessoire)
Matériaux et finitions
- Façade en profilés d'aluminium extrudé
- Éléments de déflexion en plastique, UL 94, V-0, ignifuges
- Caisson de raccordement en tôle d'acier galvanisé
- Plaque d'extrémité et cornière d'extrémité en aluminium
- Joint à lèvre en caoutchouc
- Matériau absorbant en laine minérale
- Façade à finition anodisée, E6-C-0, couleur naturelle
- P1 : Revêtement laqué, couleur RAL CLASSIC
- Éléments de déflexion suivant RAL 9005, noir
- WW : éléments de déflexion suivant RAL 9010 (blancs)
Laine minérale
- Conforme EN 13501, classe A1 de réaction au feu, non-inflammable
- Label de qualité RAL-GZ 388
- Biodégradable et donc hygiéniquement sûr, conformément à la réglementation technique allemande relative aux matières dangereuses TRGS 905 et à la directive EU 97/69/CE
- Revêtue de tissu en fibres de verre en guise de protection contre l'usure pour toutes les vitesses d'air jusqu'à 20 m/s
- Insensible au développement fongique et bactérien
Normes et directives
- Niveau de puissance acoustique du bruit du flux d'air mesuré suivant EN ISO 5135
Maintenance
- Aucune maintenance n'est requise pour la structure et les matériaux, ces derniers n'étant pas sujets à l'usure
- Inspection et nettoyage conformément à VDI 6022
