SD | TROX GmbH

SD-Q-LQ

Façade circulaire

SD

Pour installation en contre-marche ou au sol en dehors des zones de circulation

Diffuseurs de contremarche à jet hélicoïdal, circulaires et carrés

Dimension nominale 180 mm
Plage de débit d'air : 10 à 25 l/s ou 36 à 90 m³/h
Façade en tôle d'acier, laquée
Pour débits d'air variables ou constants
Pour faux planchers utilisés comme plenums sous pression
Installation dans les contre-marches des escaliers ou dans les planchers horizontaux ou inclinés en dehors des zones de circulation
Niveaux d'induction élevés pour un meilleur confort dans la zone de séjour
Faible niveau de puissance sonore grâce à une distribution d'air optimisée à l'intérieur du diffuseur

Équipements et accessoires en option

Façade apparente disponible en nuances de couleurs RAL CLASSIC
Collerette
Barre transversale

Application

Application

Les diffuseurs de contre-marche à jet hélicoïdal SD sont principalement utilisés pour le soufflage dans les zones de confort
Pour les auditoriums, théâtres, cinémas ou salles de concert
Soufflage direct dans la zone de séjour
Soufflage hélicoïdal, soit parallèle à la surface d'installation soit incliné, pour une ventilation à flux mélangé
Le jet hélicoïdal efficace crée des niveaux d'induction élevés, ce qui réduit rapidement les différences de température et la vitesse des flux d'air (modèle soufflage)
Pour débits d'air variables ou constants
Pour un delta de température entre l'air soufflé et l'air ambiant de –6 à +6 K
Pour faux planchers utilisés comme plenums sous pression
Installation dans les contre-marches des escaliers ou dans les planchers horizontaux ou inclinés en dehors des zones de circulation

Caractéristiques spéciales

Niveaux d'induction élevés pour un meilleur confort dans la zone de séjour
Soufflage soit parallèle à la surface d'installation soit incliné
Excellente qualité d'air dans la mesure où l'air est soufflé directement dans la zone de séjour
Installation dans les contre-marches des escaliers et dans les planchers qui ne sont pas piétonniers

Dimensions nominales

Application

Les diffuseurs de contre-marche à jet hélicoïdal SD sont principalement utilisés pour le soufflage dans les zones de confort
Pour les auditoriums, théâtres, cinémas ou salles de concert
Soufflage direct dans la zone de séjour
Soufflage hélicoïdal, soit parallèle à la surface d'installation soit incliné, pour une ventilation à flux mélangé
Le jet hélicoïdal efficace crée des niveaux d'induction élevés, ce qui réduit rapidement les différences de température et la vitesse des flux d'air (modèle soufflage)
Pour débits d'air variables ou constants
Pour un delta de température entre l'air soufflé et l'air ambiant de –6 à +6 K
Pour faux planchers utilisés comme plenums sous pression
Installation dans les contre-marches des escaliers ou dans les planchers horizontaux ou inclinés en dehors des zones de circulation

Caractéristiques spéciales

Niveaux d'induction élevés pour un meilleur confort dans la zone de séjour
Soufflage soit parallèle à la surface d'installation soit incliné
Excellente qualité d'air dans la mesure où l'air est soufflé directement dans la zone de séjour
Installation dans les contre-marches des escaliers et dans les planchers qui ne sont pas piétonniers

Dimensions nominales

Description

Modèles

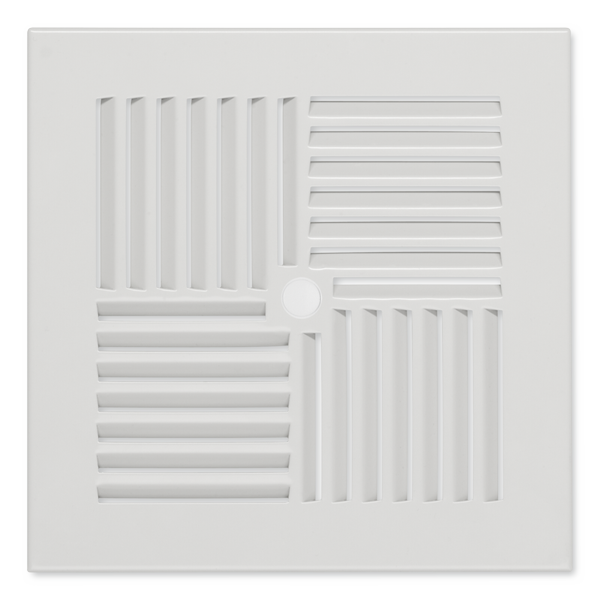

SD-Q-LQ : Façade carrée, style carré
SD-Q-LR : Façade carrée, style circulaire
SD-R-LR : Façade circulaire, style circulaire

Pièces et caractéristiques

Façade carrée ou circulaire avec quatre sections d'ailettes
Façade avec ailettes fixes
Soufflage d'air position inclinée depuis le diffuseur fixé à la barre transversale
Soufflage parallèle à la surface d'installation depuis le diffuseur fixé à la collerette
Montage simple de la façade du diffuseur grâce à la vis de fixation centrale à embout décoratif

Options associées

S : Collerette
T : Barre transversale

Caractéristiques d'éxécution

Raccordement adapté aux gaines circulaires conformément aux normes EN 1506 ou EN 13180

Matériaux et finitions

Façade en tôle d'acier
Barre transversale et collerette de raccordement en tôle d'acier galvanisé
Collerette laqué par trempage, noir, suivant RAL 9005
Façade apparente laquée blanc pur, RAL 9010
P1 : Revêtement laqué, couleur RAL CLASSIC

Normes et directives

Niveau de puissance acoustique du bruit du flux d'air mesuré suivant EN ISO 5135

Maintenance

La structure et les matériaux ne nécessitent aucun entretien
Inspection et nettoyage conformément à VDI 6022

Modèles

SD-Q-LQ : Façade carrée, style carré
SD-Q-LR : Façade carrée, style circulaire
SD-R-LR : Façade circulaire, style circulaire

Pièces et caractéristiques

Façade carrée ou circulaire avec quatre sections d'ailettes
Façade avec ailettes fixes
Soufflage d'air position inclinée depuis le diffuseur fixé à la barre transversale
Soufflage parallèle à la surface d'installation depuis le diffuseur fixé à la collerette
Montage simple de la façade du diffuseur grâce à la vis de fixation centrale à embout décoratif

Options associées

S : Collerette
T : Barre transversale

Caractéristiques d'éxécution

Raccordement adapté aux gaines circulaires conformément aux normes EN 1506 ou EN 13180

Matériaux et finitions

Façade en tôle d'acier
Barre transversale et collerette de raccordement en tôle d'acier galvanisé
Collerette laqué par trempage, noir, suivant RAL 9005
Façade apparente laquée blanc pur, RAL 9010
P1 : Revêtement laqué, couleur RAL CLASSIC

Normes et directives

Niveau de puissance acoustique du bruit du flux d'air mesuré suivant EN ISO 5135

Maintenance

La structure et les matériaux ne nécessitent aucun entretien
Inspection et nettoyage conformément à VDI 6022
